Teste para cabos de rede e telefone

Olá! nesse post vou mostrar um circuito para fazer testes de cabos de rede e telefone, o circuito na verdade faz um teste de continuidade no cabo a ser testado, a indicação do estado do cabo é feita através do acendimento de leds!
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

Como podemos notar na imagem, o circuito é alimentado por uma bateria de 9v, um diferencial desse circuito é que se pode saber o estado de cada via do cabo, pois a um led para cada via!
Na imagem estão sendo usados conectores RJ45 utilizado em cabos de rede e RJ11 utilizados em cabos telefônicos, más podemos adicionar outros tipos de conectores para aumentar a variedade de modelos de cabos a serem testados!
O funcionamento do circuito é bem simples, conectado o cabo em seus respectivos conectores, se for cabo de rede, os 8 leds devem acender, caso contrário o cabo esta com defeito, se for cabo de telefone os dois leds do meio devem acender, se algum não acender o cabo esta com defeito!
Deixo uma dica, quando for fazer o teste, independente do cabo que for testar, de algumas mexidas no cabo, entorte o, fique bem atento nos leds, se algum der uma pequena piscada ou alteração no brilho significa que o cabo esta com mau contato!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quarta-feira, 12 de junho de 2013

Fonte Simétrica de 5v

Olá! nesse post mostrarei uma fonte simétrica de 5v, ou seja, com essa fonte podemos obter 5 volts positivos e 5 volts negativos, para isso são utilizados dois reguladores de tensão, um 7805 para a tensão positiva e o 7905 para a tensão negativa.
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

A alimentação da fonte é de 127v, o transformador utilizado é um rebaixador para 12v, a ponte retificadora utiliza diodos comuns 1N4007, lembrando que os capacitores C1 e C2 são eletrolíticos, os demais cerâmicos ou de poliéster!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

terça-feira, 11 de junho de 2013

Motor controlado por SCR e LDR

Olá! nesse post vou mostrar um circuito capaz de acionar um pequeno motor através de um ldr, ou seja, aciona-lo através da luminosidade de um local!
O ldr quando exposto  a luz irá diminuir sua resistência, e de acordo com essa resistência e o ajuste de P1, que controla a sensibilidade do circuito, irá mandar um pulso diretamente no gate do scr TIC106 fazendo seu disparo acionando o motor!
Mesmo que a luminosidade sobre o ldr for cortada, o scr continuará conduzindo. Para bloquear o TIC106 será necessário acionar a chave S1, assim desligando o motor!
O diodo D2 protege o circuito contra tensão reversa!
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

terça-feira, 7 de maio de 2013

Dimmer Com Diac e Triac

Olá! nesse post vou apresentar um dimmer, o dimmer nada mas é que um circuito controlador de potência!
 Com ele podemos controlar a velocidade de um motor ou o brilho de uma lâmpada como exemplos. O circuito é bem simples e compacto.
 O potenciometro em conjunto com R2 e C2 ajusta a defasagem do sinal, sinal que é enviado  para o Diac que por sua vez libera essa corrente diretamente ao gate do Triac, fazendo com que o Triac entre em condução!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

A potência máxima para a carga é de 100w!
ATENÇÃO: O circuito não é isolado da rede, por isso muito cuidado na hora da montagem, instalação ou manutenção!

Abraços!

Att: Vando

quarta-feira, 6 de março de 2013

Pisca Pisca com controle de velocidade

Olá! nesse post vou apresentar um circuito compacto, que produz mais um efeito com leds!
O circuito nada mas é que um gerador de onda quadrada utilizando o circuito integrado 555, como sabemos que uma onda quadrada varia seu sinal lógico em nível alto que corresponde a 1, e nível baixo que corresponde a 0, com essas características podemos fazer com que dois leds acedam alternadamente!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem, no pino 3 que corresponde a saída do circuito integrado 555 estão ligados os dois leds e seus respectivos resistores,  notamos que led 1 está com seu catodo ligado ao resistor e consequentemente ao pino 3 do circuito integrado 555, este led acenderá quando a saída do 555 estiver em nível baixo 0, já led 2 esta com seu anodo ligado ao resistor e consequentemente a saída do 555, esse led acenderá quando a saída do circuito integrado 555 estiver em nível alto 1!
O ajuste da frequência das piscadas é feito através de R5 que é um potenciômetro de 100K. A alimentação do circuito pode ser feita com bateria de 9V, ou fonte!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

sexta-feira, 15 de fevereiro de 2013

Alarme com sensores Na e Nf

Olá! desta vez estou postando mais um alarme, um circuito bem compacto em volta de um SCR TIC106B, possui sensores normalmente aberto e normalmente fechados, uma característica importante desse alarme é que o número de sensores é ilimitado, você pode adicionar quantos sensores quiser!
Para adicionar mais sensores NF, ligue os em série, e para mais sensores NA ligue os em paralelo!
Quando disparado o alarme você terá a indicação visual com o acendimento do led e sonoro através do buzzer!
Veja a figura abaixo:



OBS: Clique na imagem abaixo para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quinta-feira, 7 de fevereiro de 2013

Programa que calcula resistor para ligar led

Olá! Mais um programa para calculo e identificação de resistores!
 Com o resistor calculator você poderá simular resistores de até 6 faixas!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Alem das características citadas, o programa possui uma ferramenta muito útil, na qual o programa calcula automaticamente qual o valor da resistência que deverá ser utilizada para ligar led, seja apenas um led ou mais, em serie ou em paralelo!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem acima, apenas precisamos colocar os valores da tensão da fonte, tensão e corrente do led e a quantidade de leds no circuito, depois é só clicar em show resistor (mostrar resistor) e pronto o resistor será apresentado!
Estou disponibilizando o link para download do programa!
Clique no botão abaixo para iniciar o download:


Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quarta-feira, 6 de fevereiro de 2013

Programa com datasheet de vários componentes

Olá! nesse post vou apresentar e disponibilizar o programa semiconductor database, fabricado pela Burosch.
O Semiconductor database é um programa bastante simples, possui uma interface de fácil interpretação. Com ele é possível identificar as características de um componente como tensão de trabalho, corrente, pinagem, componente equivalente entre outras...
Entre esses componentes estão transistores, circuitos integrados, diodos, tiristores, triac, diac, fet, mos-fet, ram, rom, eeprom, eprom, microprocessadores, microchip, cpu, resistores e muito mais, são 95.300 semicondutores e circuitos integrados em sua base de dados!
Coloquei uma imagem para mostrar sua interface, fiz uma busca sobre o transistor BC548!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem além das características que citei, também é apresentado o tipo de invólucro que o componente possui, realmente é um ótimo programa!
O programa está dividido em três partes, segue abaixo o link para download!
Clique no botão abaixo para iniciar o download:





Quando iniciado o programa, aperte qualquer tecla, em seguida aperte a tecla Espaço, aparecerá o campo onde deve ser escrito o código do componente a ser pesquisado, após escrever o código apenas aperte enter e pronto os dados serão apresentados!
Na parte de baixo da tela, é apresentada uma legenda com as teclas utilizadas para cada finalidade do programa, como navegar no menu entre outras!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

segunda-feira, 28 de janeiro de 2013

Coleção de circuitos eletrônicos

Olá! nesse post estou disponibilizando para download  uma coletânea com 150 projetos eletrônicos, dentre eles alarmes, amplificadores, temporizadores e muito mais!
O circuito mostrado na imagem abaixo faz parte da coletânea!
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

O arquivo esta em formato .rar, depois de descompactar é só abrir o arquivo pdf!
Clique no botão abaixo para fazer o download:



Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quarta-feira, 23 de janeiro de 2013

Como testar e identificar os terminais de um Led

Olá! nesse post vou mostrar como identificamos catodo e Ânodo de um led, visualmente e com o multímetro digital.
Os leds possuem um chanfro em um de seus lados, o chanfro representa o catodo ( negativo do led ). Também podemos notar que um dos terminais do led é mais curto, esse também representa o catodo!
Mas quem atua na área de eletrônica sabe que as vezes os leds não vem com essas marcações, no caso componentes piratas ou de fabricantes sem expressão!
Então irei mostrar na próxima imagem algumas características dos leds que nos ajudam a identificar seus terminais.
Veja a figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem, são apresentadas as características que citei, como a diferença de tamanho nos terminais do led, o chanfro em um de seus lados. e outra que consiste em observar os terminais por dentro do invólucro do led, o terminal dentro do invólucro com maior tamanho representa o catodo!
Essa última observação só é possível ser feita em leds de alto brilho ou de invólucro transparente.
Caso o led adquirido não possua o chanfro, seus terminais sejam de mesmo tamanho, e o led seja de invólucro escuro, então sua identificação só poderá ser feita com o auxilio de um multímetro!
No caso irei mostrar como testar o led em um multímetro digital!
Já que o led é um diodo emissor de luz, seu teste é igual ao feito com diodos comuns, a diferença é que se o led estiver em bom estado, ele irá acender.
Primeiramente seleciones a escala de diodo no multímetro, depois coloque as pontas de prova nos terminais do led, se o led não acender, inverta as pontas de prova, o led tem que acender, se o led não acender em nenhum dos casos, esta com defeito!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

terça-feira, 22 de janeiro de 2013

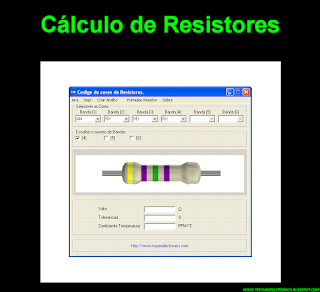

Programa para calcular resistores

Olá! nesse post vou apresentar e disponibilizar um programa para a identificação das cores de um resistor e sua respectiva resistência, ele é totalmente em português, possui uma interface simples!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem, com o programa é possível simular resistores de até 6 faixas,conhecidos também como resistores de precisão.
Colocando as cores, automaticamente é apresentado abaixo o valor de sua resistência e tolerância!
O programa não precisa ser instalado no computador, é só descompactar e abri-lo!
Clique no botão abaixo para fazer o download:




Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

sexta-feira, 18 de janeiro de 2013

Amplificador Estéreo 10+10W com TDA2004

Olá! nesse post vou mostrar um pequeno amplificador, Utilizando o circuito integrado TDA2004 obtemos Duas saídas de 10 Watts, o circuito é bem simples, caso queira fazer alguma modificação no circuito, ou uma versão mono consulte o datasheet do TDA2004!
O circuito é alimentado por fonte entre 12 e 15 volts com corrente de 1.5 Amperes.
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quinta-feira, 10 de janeiro de 2013

Como identificar e testar um resistor

Olá! nesse post irei mostrar como testar um resistor, para executar o teste primeiramente precisamos saber como identificar o valor do componente.
Como sabemos os resistores usam um código de cores padronizado, os resistores mais utilizados possuem quatro listras para indicar o valor de sua resistência. Aqui no blog tem um post com a tabela completa de cores e valores dos resistores!
Como mostrado na figura podemos ver que, a primeira listra é de cor Marrom = 1, a segunda é preta = 0, a terceira  é laranja = 3 e a quarta que como podemos ver, é mais afastada das outras que indica a tolerância que no caso é de cor Ouro = 5%.
As duas primeiras fileiras correspondem aos dois primeiros dígitos, a terceira representa o multiplicador (ou número de zeros).
Então no nosso resistor da imagem esta sendo indicado o número 103, como o terceiro número indica o multiplicador ou número de zeros, temos um resistor de 10 000 Ohms com 5% de tolerância!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Agora vamos aos testes, primeiramente verifique o valor do resistor a ser testado, em seguida posicione a escala do multímetro onde se mede resistência, depois coloque as pontas de prova do multímetro nos terminais do resistor (não importa a polaridade), como mostra a próxima imagem, e verifique o valor mostrado no display!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos notar, o valor indicado no display da imagem acima, foi bem próximo ao indicados nas listras do resistor.
Listras indicam 10 000 Ohms
Multímetro indica 9 812 Ohms.

Essa pequena diferença é normal, devido aos 5% de tolerância indicado no resistor.
A tolerância é uma pequena margem de "erro" que um resistor pode apresentar em seu valor na pratica comparado com o de suas cores. É muito difícil produzir componentes com alta precisão, e essa precisão também varia de acordo com outras coisas, como temperatura ambiente entre outras circunstâncias.
No caso do resistor utilizado como exemplo, ele possui uma tolerância de 5%, isso significa que no máximo ele pode variar 5% a mais ou a menos do que seu valor impresso.
Se o resistor utilizado possui indicação que sua resistência é de 10 000 Ohms, e possui uma tolerância de 5%, isso significa que ele pode  ter uma resistência no máximo 500 ohms para mais ou para menos que seu valor indicado que é 10 000 Ohms. O valor de 500 Ohm significa 5% de 10 000.
Então em condições de trabalho normais sua resistência máxima pode chegar a 10 500 Ohms e a minima 9 500 Ohms, acima ou abaixo disso o resistor já esta fora de suas condições normais, ou seja, alterado!
As vezes quando o resistor da algum defeito, ele pode apenas estar alterado, ou seja, com um valor fora de sua tolerância, como mostrado na próxima figura. Caso isso ocorra o circuito em que o resistor esta empregado pode receber uma corrente muito alta, caso o resistor esteja com resistência abaixo da tolerância, ou uma corrente muita baixa se o resistor estiver com sua resistência muito alta!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Na próxima imagem mostro os tipos mais comuns de defeitos em resistores, que são: quando o resistor entra em curto, ficando sem resistência como um "fio", liberando corrente demais para o resto do circuito, ou quando o resistor se abre e fica com uma resistência muito alta ou infinita, assim não conduzindo a corrente elétrica necessária ao circuito!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

quarta-feira, 9 de janeiro de 2013

Como testar um diodo com multímetro digital

Olá! nesse post vou ensinar a testar um diodo com um multímetro digital, o teste é bastante simples e eficaz!
Utilizei como exemplo um diodo 1N4004, mas o teste serve para outros modelos também.
Bom primeiramente, antes de começar o teste precisamos saber identificar os terminais de um diodo, os diodos possuem dois terminais o Catodo que é o terminal negativo representado pela letra K. e o Ânodo que é o terminal positivo representado pela letra A.
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos observar na imagem o Catodo do diodo é o ponto principal para a identificação de seus terminais, pois possui uma listra, também conhecida como chanfro ao seu lado.
Agora que já sabemos qual o terminal correspondente ao catodo e ao anodo vamos ao teste!
Posicione seu multímetro na escala de diodo, aquela que possui o simbolo do diodo,
Encoste as pontas de prova do multímetro nos terminais do diodo em teste, não importa a polaridade,
apenas coloque uma ponta de cada lado do diodo, verifique o valor indicado no display do multímetro,agora  inverta as pontas do multímetro e verifique o valor indicado no display.
Como irei mostrar na próxima figura, se o diodo estiver em bom estado, em uma medição deverá ter sido apresentado uma certa resistência no display, e na outra medição ser apresentado o digito 1, o qual significa uma resistência muito alta ou infinita!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Caso nos dois testes o valor apresentado no display seja 0, como o mostrado na próxima figura, o diodo está em curto circuito, ou seja, irá conduzir livremente independentemente de sua polarização
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

E se nos dois testes o valor apresentado no display for 1 (resistência alta ou infinita), como mostrado na figura a seguir, significa que o diodo esta aberto, ou seja, não irá conduzir independentemente de sua polarização!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando

Pinagem de algumas portas Lógicas Básicas e Flip-Flop

Olá! nesse posta Mostrarei a pinagem de alguns circuitos integrados, alguns possuem portas lógicas e outros flip-flops. Os Circuitos integrados são:

7400                 7486
7402                 7474
7404                 7475
7408                 74112
7414                 74153
7432                 74151 e 74251

Veja a Figura abaixo:


OBS: Clique na imagem para obter melhor visualização!

Abraços!

Att: Vando
