domingo, 27 de janeiro de 2019

Meu Canal no youtube

Olá amigos tudo bem? Amigos estou com um novo projeto, estou começando meu canal no youtube, para continuar compartilhando o pouco que sei, não deixarei de postar no blog, será um trabalho em conjunto, gostaria de pedir o apoio de vocês, com muita humildade e respeito que tenho por vocês, sem vocês o blog não teria chegado onde chegou, agradeço de coração, sempre fiz e vou fazer as postagens com maior carinho, simplicidade!

Se poderem se inscrever e se gostar do vídeo deixar seu like, comentários com suas sugestões etc... vai ajudar muito, é muito importante saber a opinião de vocês, para que eu possa sempre tentar melhorar!

Segue o link do canal, e o link do primeiro vídeo!


https://www.youtube.com/channel/UC_sAfH_yiLUC-P4ZfXobfSQ





Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!


Muito obrigado!

abraços!

Att: Vando!


quinta-feira, 24 de janeiro de 2019

Dimmer para led

Olá! nesse post vou mostrar um pequeno dimmer para led!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

O circuito pode ser alimentado com tensão de 5 a 15v, o ajuste de brilho varia de 5 a 95% do brilho total!



Compartilhe nas suas redes sociais! muito obrigado!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraço!

Att: Vando!


sábado, 19 de janeiro de 2019

Pré amplificador utilizando FET

Olá! tudo bem amigos? Nesse post vou mostrar um pequeno pré amplificador utilizando o FET BF245!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Esse pré amplificador trabalha com sinais de 20 a 200khz, seu consumo é muito baixo, então podemos utilizar baterias em sua alimentação!



Compartilhe em suas redes sociais, muito obrigado!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraços!

Att: Vando!


sexta-feira, 18 de janeiro de 2019

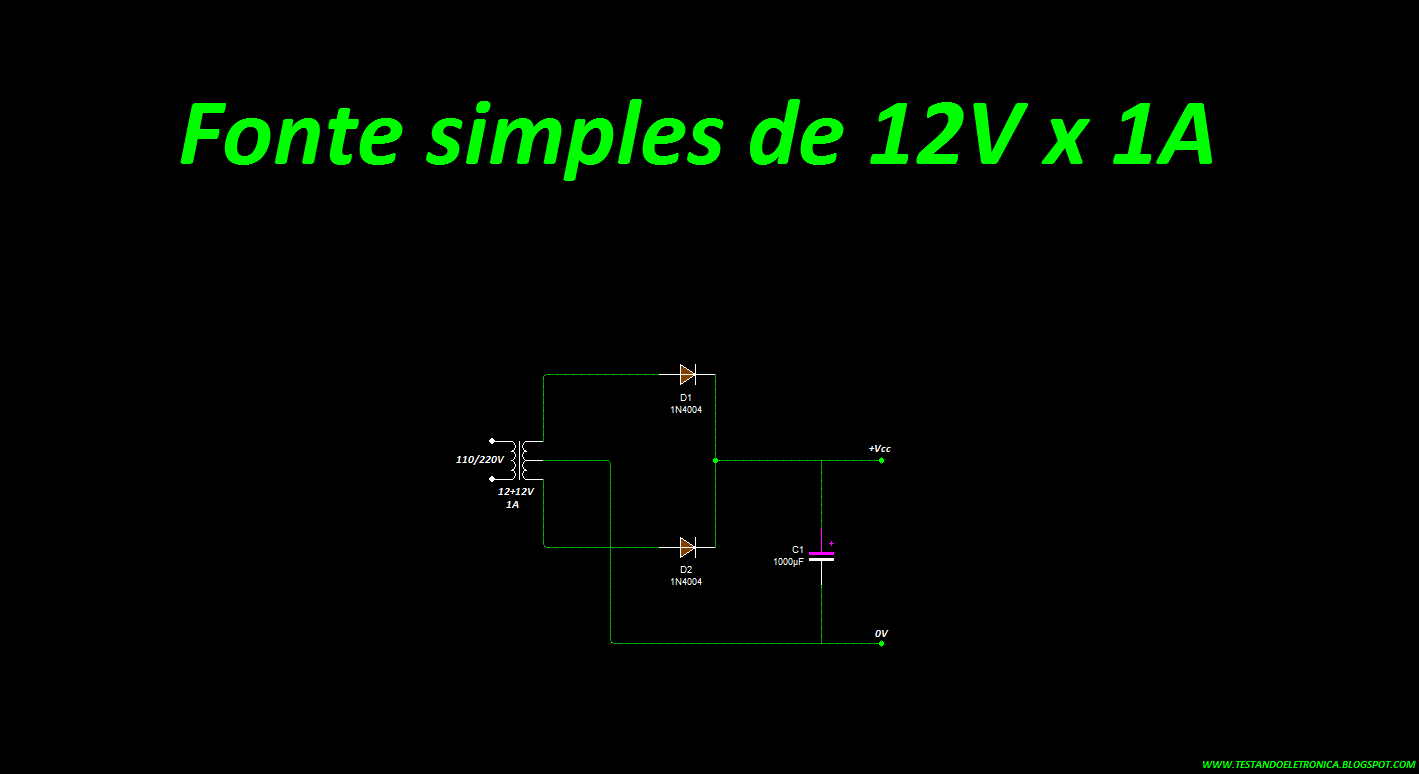

Fonte simples de 12V x 1A

Olá amigos! Nesse post vou mostrar uma fonte bem básica!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Essa fonte é bem simples, não tem regulagem, ela pode ser utlizada em coisas simples como ligar leds, motores etc..
Você pode colocar um capacitor com valor maior, assim diminuindo  a tensão de ripple, também pode ser trocado a tensão de saída substituindo o transformador por um com secundário de 6v ou 9v!


Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraços!

Att: Vando!


quarta-feira, 16 de janeiro de 2019

Fonte de 6V x 1A

Olá! nesse post trago uma fonte simples e bastante útil!
Veja a figura abaixo:




OBS: Clique na imagem para obter melhor visualização!

O transformador utilizado no esquema acima é bivolt com saída de 12+12V por 1A, O regulador 7806 pode ser substituído por outros valores, mas sempre respeitando a regra que o transformador terá que ter uma saída de pelo menos 2V a mais que a tensão necessária na saída da fonte!


Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraços!

Att: Vando!


domingo, 13 de janeiro de 2019

Jogo do quem é mais rápido

Olá amigos tudo bem? Vou mostrar nesse post um simples joguinho!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

O jogo do quem é mais rápido funciona da seguinte forma, existe duas chaves SW1 e SW2, a chave que for acionada primeiro acendera seu respectivo led, e mesmo que a outra chave seja acionada em seguida, o outro led não acenderá, Para iniciar a jogada é só acionar SW3 que é um reset!
Muita atenção na chave SW3 ela é do tipo normalmente fechada (NF). o Jogo funciona como aqueles botões usados no programa de tv passa ou repassa que tinha o torta na cara srsr.


Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraços!

Att: Vando!


sábado, 12 de janeiro de 2019

Jogo do caro ou coroa com sensor de toque

Olá! nesse post vou mostrar um joguinho de cara ou coroa baseado no circuito integrado 555!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

O circuito funciona da seguinte maneira, quando encostamos o dedo no sensor SW1, os leds D1(cara) e D2(coroa),  começam a piscar aleatoriamente, quando tiramos o dedo do sensor um dos leds permanecera aceso!


Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

abraços!

Att: Vando!


quinta-feira, 10 de janeiro de 2019

Sirene de 12v com transistor BD140

Olá amigos! Nesse post vou mostrar uma sirene bem simples e barata para ser montada!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

O componente principal de nosso circuito é o transistor Q2 do tipo PNP modelo BD140, o qual pode precisar de um pequeno dissipador de calor, caso esquente muito!
Ao acionarmos o botão SW1 a sirene começa a emitir o som, podemos substituir o botão SW1 por qualquer outro tipo de sensor, um Reed Switch por exemplo, assim o transformando em um alarme magnético, vai da criatividade e necessidade de quem for montar!



Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando!


segunda-feira, 7 de janeiro de 2019

Alarme para falta de energia elétrica

Olá! nesse post vou mostrar um simples alarme que será acionado quando faltar energia elétrica em um determinado local!
Veja a figura abaixo:




OBS: Clique na imagem para obter melhor visualização!

O circuito tem como componente principal um circuito integrado cd4093b que é facilmente encontrado e muito barato!
O acionamento do circuito ocorre assim que a energia elétrica for interrompida, nesse momento BZ1 irá começar a tocar pequenos bips, a duração do tempo que ficara tocando os bips vai depender do valor do capacitor C4, você poderá utilizar valores entre 1000uf a 4700uf,
O circuito da imagem esta projetado para rede 110v, para utilizar em rede 220v, voc~e precisa substituir o resistor de entrada R1 por um resistor de 220kOhm.
