Alarme com sensores Na e Nf

Olá! desta vez estou postando mais um alarme, um circuito bem compacto em volta de um SCR TIC106B, possui sensores normalmente aberto e normalmente fechados, uma característica importante desse alarme é que o número de sensores é ilimitado, você pode adicionar quantos sensores quiser!
Para adicionar mais sensores NF, ligue os em série, e para mais sensores NA ligue os em paralelo!
Quando disparado o alarme você terá a indicação visual com o acendimento do led e sonoro através do buzzer!
Veja a figura abaixo:



OBS: Clique na imagem abaixo para obter melhor visualização!



Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando


quinta-feira, 7 de fevereiro de 2013

Programa que calcula resistor para ligar led

Olá! Mais um programa para calculo e identificação de resistores!
 Com o resistor calculator você poderá simular resistores de até 6 faixas!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

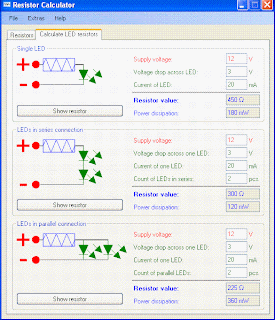

Alem das características citadas, o programa possui uma ferramenta muito útil, na qual o programa calcula automaticamente qual o valor da resistência que deverá ser utilizada para ligar led, seja apenas um led ou mais, em serie ou em paralelo!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem acima, apenas precisamos colocar os valores da tensão da fonte, tensão e corrente do led e a quantidade de leds no circuito, depois é só clicar em show resistor (mostrar resistor) e pronto o resistor será apresentado!
Estou disponibilizando o link para download do programa!
Clique no botão abaixo para iniciar o download:








Compartilhe nas redes sociais!

Seja um seguidor do blog, compartilhe conhecimento!

Cadastre seu e-mail gratuitamente e receba as atualizações do blog!

Abraços!

Att: Vando


quarta-feira, 6 de fevereiro de 2013

Programa com datasheet de vários componentes

Olá! nesse post vou apresentar e disponibilizar o programa semiconductor database, fabricado pela Burosch.
O Semiconductor database é um programa bastante simples, possui uma interface de fácil interpretação. Com ele é possível identificar as características de um componente como tensão de trabalho, corrente, pinagem, componente equivalente entre outras...
Entre esses componentes estão transistores, circuitos integrados, diodos, tiristores, triac, diac, fet, mos-fet, ram, rom, eeprom, eprom, microprocessadores, microchip, cpu, resistores e muito mais, são 95.300 semicondutores e circuitos integrados em sua base de dados!

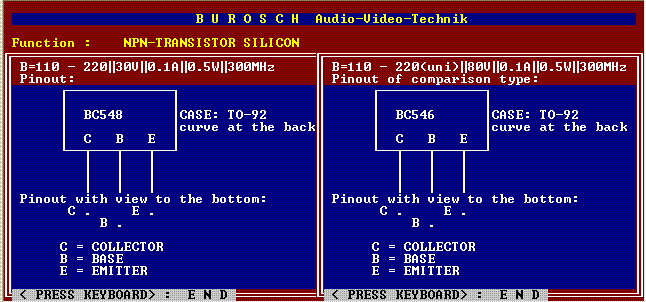

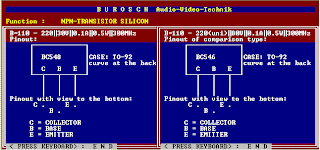

Coloquei uma imagem para mostrar sua interface, fiz uma busca sobre o transistor BC548!
Veja a figura abaixo:



OBS: Clique na imagem para obter melhor visualização!

Como podemos ver na imagem além das características que citei, também é apresentado o tipo de invólucro que o componente possui, realmente é um ótimo programa!
O programa está dividido em três partes, segue abaixo o link para download!
Clique no botão abaixo para iniciar o download:





Quando iniciado o programa, aperte qualquer tecla, em seguida aperte a tecla Espaço, aparecerá o campo onde deve ser escrito o código do componente a ser pesquisado, após escrever o código apenas aperte enter e pronto os dados serão apresentados!
Na parte de baixo da tela, é apresentada uma legenda com as teclas utilizadas para cada finalidade do programa, como navegar no menu entre outras!
